Закрытые градирни

Закрытые градирни

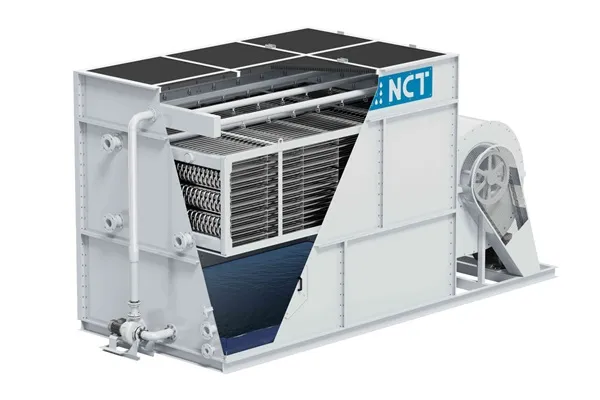

Закрытые градирни тип HRС
Охлаждают гликоль, воду, другие жидкости и растворы
Обеспечивают чистоту охлаждаемой среды
«Сухой» режим работы
Цена по запросу

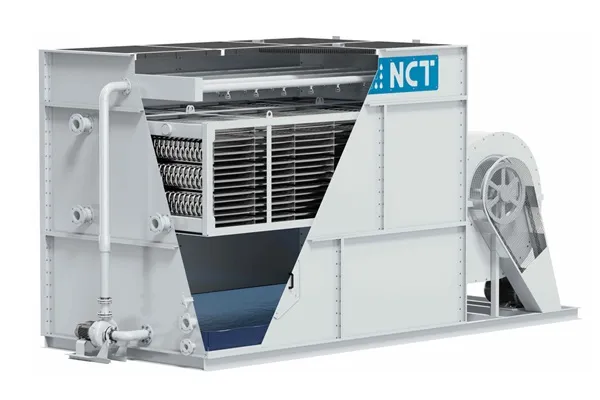

Закрытые градирни тип e-HRС
Охлаждают гликоль, воду, другие жидкости и растворы
Обеспечивают чистоту охлаждаемой среды
«Сухой» режим работы
Цена по запросу
Закрытые градирни тип VRC
Охлаждают гликоль, воду, другие жидкости и растворы
Обеспечивают чистоту охлаждаемой среды
«Сухой» режим работы
Цена От 1 890 000 руб.
Закрытые градирни тип e-VRC
Охлаждают гликоль, воду, другие жидкости и растворы
Обеспечивают чистоту охлаждаемой среды
«Сухой» режим работы
Цена От 1 600 000 руб.
Закрытые градирни тип e-VAC
Оребренный теплообменник
Высокая энергоэффективность
Для крупных предприятий
Охлаждают гликоль, воду и др., жидкости
Низкая стоимость техобслуживания
Цена От 400 000 руб.
Закрытые градирни тип VAC
Высокая энергоэффективность
Для крупных предприятий
Охлаждают гликоль, воду и др. жидкости
Низкая стоимость техобслуживания
Цена От 460 000 руб.
Закрытые градирни тип e-SVAC
Оребренный теплообменник
Охлаждают гликоль, воду и др, жидкости
Обеспечивают чистоту охлаждаемой среды
Низкая стоимость техобслуживания
Цена От 500 000 руб.
Закрытые градирни тип SVAC
Охлаждают гликоль, воду, другие жидкости и растворы
Обеспечивают чистоту охлаждаемой среды
Низкая стоимость технического обслуживания
Цена От 560 000 руб.

Получите расчет градирни

Закрытые градирни NCT. Описание

Наши проекты

Более 300 объектов, на которых установлено оборудование NCT. Мокрые градирни закрытого типа наши Заказчики широко используют в тех случаях, когда требуется обеспечить чистоту охлаждаемой воды и в случаях дефицита оборотной воды. Наши Заказчики — крупные предприятия промышленности и коммерческого сектора, в этом вы можете убедиться, ознакомившись с нашими объектами.
Закрытые градирни NCT

Закрытые градирни. Преимущества

Компания NCT первой освоила производство закрытых вентиляторных градирен мирового уровня в России, отвечающих самым строгим европейским стандартам качества и производительности.
Преимущества закрытых градирен NCT
  • Многоуровневая антикоррозийная защита
  • Широкая базовая комплектация и уникальные опции
  • Информационное обеспечение и поддержка
  • Централизованные процессы производства
  • Облегченная эксплуатация оборудования
  • Безопасность и удобство обслуживания
  • Только квалифицированные специалисты
  • Собственный конструкторский отдел

Закрытые градирни NCT. Типы

Закрытые градирни с центробежным вентилятором
Градирни NCT тип VRC — мокрые градирни закрытого типа с центробежным вентилятором.
Градирни NCT тип SVAC — мокрые градирни закрытого типа с осевым вентилятором.
Закрытые градирни с осевым вентилятором

Особенности конструкции

Конструкция закрытых градирен NCT
  • Водораспределительная система.
  • Герметичный теплообменник.
  • Центробежный вентилятор с электродвигателем.
  • Встроенный поддон.
  • Насос для циркуляции охлаждающей жидкости.
  • Система подпитки.
  • Фильтр.
Мокрые градирни закрытого типа работают схожим образом с градирнями открытого типа. Разница заключается в том, что вода или охлаждающая жидкость контура орошения проходит через герметичный теплообменник, который охлаждается водой и воздухом из внешней среды. Благодаря такому расположению исключается контакт оборотной воды с окружающей средой, а значит и исключено попадание в контур различного мусора и загрязнений.Таким образом, в градирне существует два контура:
  • Контур орошения – это вода, которая контактирует с внешней средой и охлаждает теплообменник.
  • Внутренний контур – это вода или охлаждающая жидкость, которая циркулирует по теплообменнику.
С помощью насосов вода контура орошения подается в систему водораспределения и распыляется форсунками на змеевик теплообменника. Испаряясь на поверхности труб, орошающая вода охлаждает теплообменник и жидкость внутри него. С помощью системы подпитки часть испаренной воды постоянно восполняется.
Принцип работы испарительного конденсатора NCT

Оптимальный конструктив градирен

Закрытые градирни с центробежным вентилятором
  • Противоточная компоновка
  • Нижнее расположение вентилятора
Центробежный вентилятор установлен в нижней части градирни закрытого типа, при этом часть улитки вентилятора является конструктивной частью поддона (где находится теплая вода) на удалении от падающих капель.
Данная компоновка требует забора воздуха только с одной стороны (можно ставить вплотную к стене) и позволяет установку внутри помещения (для условий Крайнего Севера). Конструктив градирен полностью предотвращает проникновение солнечных лучей в поддон градирни, что препятствует росту биологических образований (водорослей) в поддоне.

Долговечные и надежные материалы

  • Корпус из оцинкованной стали
  • Сборка на раме толщиной 4 мм
  • Стандарты ISO 9001:2015
Рама и все металлические элементы корпуса градирни NCT серии VRC выполнены из оцинкованной стали с дополнительной порошковой окраской,что позволяет гарантировать длительный срок службы оборудования. Для работы в условиях российского климата не используется обшивка из стеклопластика, FRP, профлиста и тому подобных материалов. Производство градирен NCT сертифицировано по стандартам ISO, что гарантирует высокое качество сборки.
Материалы для изготовления градирен

Возможность изготовления закрытой мокрой градирни из нержавеющей стали

Испарительные конденсаторы из нержавеющей стали
  • Корпус из нержавеющей стали
  • Защита от коррозии
  • Для агрессивных сред
  • Срок службы более 20-25 лет
Нержавеющая сталь для закрытой градирни — это идеальное решение для предприятий, работающих с химико-термической обработкой в условиях агрессивных сред, так как такое покрытие обеспечивает максимальную надежность, прочность и защиту градирни от негативного воздействия химических веществ, коррозии и ржавчины. При условии качественного ухода, своевременного сервисного обслуживания и использования системы химводоподготовки срок службы такой градирни будет более 20-25 лет.

Надежное антикоррозионное крепление

  • Крепеж из нержавеющей стали
  • Без саморезов
В градирнях NCT используется только крепеж из нержавеющей стали и только резьбовые соединения. Вы не найдете ни одного самореза и оцинкованного крепежа в корпусе наших градирен. В условиях высокой влажности, воды с примесями и суровых погодных условиях оцинкованный крепеж быстро корродирует и теряет свои свойства.
Антикоррозийный крепеж градирен
Саморезы не используются по причине того, что при их закручивании нарушается антикоррозионное покрытие и образуется очаг коррозии.

Теплообменник

Теплообменник испарительного конденсатора
Теплообменники закрытых градирен изготавливаются из шовных или бесшовных труб по требованию Заказчика. Трубы выполнены из углеродистой стали с горячим оцинкованием снаружи. Также возможно изготовление теплообменников из нержавеющей стали. Все теплообменники проходят тестирование на герметичность.

Центробежный вентилятор

  • Высокий развиваемый напор
  • Минимальный уровень шума
В закрытых градирнях NCT серии VRС используются центробежные вентиляторы диаметром 800 мм. В одной градирне могут быть установлены от 1 до 6 вентиляторов (рабочих колес) при этом вентиляторы имеют привод от одного или двух электродвигателей. Центробежные вентиляторы (типа «беличье колесо») имеют неоспоримое преимущество по сравнению с обычными осевыми – высокий развиваемый напор, что позволяет устанавливать в градирнях большие теплообменники и дает возможность охлаждать рабочую среду с большим перепадом в одной градирне.
Вентилятор градирни NCT
Еще одно важное преимущество центробежных вентиляторов заключается в том, что из-за небольшого диаметра не нужно устанавливать реле предельной вибрации, как в градирнях с осевым вентилятором. Вентиляторы вращаются со скоростью 300-700 об/мин и проходят динамическую балансировку. Вентиляторы выполнены из оцинкованной стали и окрашены.

Привод вентилятора

Привод вентилятора градирни
  • Ремни Optibelt
  • Срок службы до 25 000 часов
  • Регулируемые салазки двигателя
  • «Горячий» или «холодный резерв двигателя»
При проектировании мокрых градирен закрытого типа NCT особое внимание уделено вопросам эксплуатации. Именно по этой причине конструкторы NCT не используют: дорогостоящие и ненадежные редукторы или электродвигатели особых низкоскоростных серий для прямого привода вентилятора.
Мы используем наиболее простую и знакомую всем систему ременного привода. Проблема частой замены ремня решена с помощью комплектующих фирмы – мирового лидера — Optibelt, гарантирующих срок службы ремня до замены до 25 000 часов. Опыт показывает, что в условиях российского климата и навыков обслуживающего персонала это идеальный вариант. Используются стандартные электродвигатели российского производства с номинальной частотой вращения 1500 об/мин. Для замены и компенсации растяжения ремня предусмотрены регулируемые салазки двигателя. Также предлагается опция «горячий резерв двигателя» или «холодный резерв двигателя» — установка двух двигателей (рабочий и резервный) с приводом на один вал. В случае выхода из строя одного электродвигателя, вращение «подхватывает» другой двигатель без вмешательства оператора.
