Закрытые градирни тип HRС
Оглавление
Вентиляторные закрытые градирни тип HRС. Особенности.
Закрытые градирни тип HRС обладают всеми преимуществами и параметрами по охлаждению градирен VRС.
Главное их отличие – малая высота и низкий уровень шума, что позволяет устанавливать их в местах, где есть соответствующие ограничения. Такой тип градирен часто используется для коммерческой недвижимости.
Малая высота градирен HRС и возможность большого температурного перепада обеспечивается за счет продуманного конструктива: нижний вентиляторный блок с высоконапорным центробежным вентилятором установлен сбоку градирни, а не снизу, как в градирнях тип VRС.
В каких случаях применяют закрытые градирни тип HRС?
- Есть ограничения по высоте и уровню шума.
- Требуется установка в помещении или в тесном пространстве.
- Требуется охладить жидкость до температуры ниже t°С окружающего воздуха (до +24°С).
- Требуется полная изоляция охлаждаемой жидкости от загрязнений и атмосферных осадков.
- Требуется охладить не только воду, но и другие жидкости или растворы (гликоль, пропиленгликоль и пр.).
- Требуется большой температурный перепад.
- Стабильная круглогодичная эксплуатация.
Видеообзор градирни HRC
Одна секция градирни типа HRС обеспечивает перепад до 60°С и расход воды от 33 м3/ч до 200 м3/ч.
Что еще можно выбрать?
- Если вам требуется небольшой расход и перепад, то обратите внимание на градирни NCT серии SVA.
- Для охлаждения гликоля или других жидкостей, которые не должны загрязняться наружным воздухом выбирайте закрытые градирни или испарительные конденсаторы VRX.
- Если нет воды на подпитку, то ваш вариант – чиллеры NCT или, если достаточно охлаждения до t°С окружающего воздуха – драйкулеры NCT.
Открытые градирни HR имеют оптимальные габаритные размеры, подходят для установки как снаружи, так и внутри производственного помещения, а также выгодно отличаются от вентиляторных секционных градирен других производителей.
Прежде, чем выбрать градирню для вашего производства, ознакомьтесь с техническими особенностями нашего оборудования
Почему мы рекомендуем вентиляторные градирни NCT? Чем они отличаются от других производителей?
Перепад в одной вентиляторной градирне NCT типа HRС
На российском рынке градирни NCT тип HRС не имеют аналогов по эффективности охлаждения. Градирни других российских производителей не могут обеспечить такую дельту температур. Есть похожие европейские градирни, но их цена в разы дороже.
За счет чего в градирнях HRС такая большая дельта температур?
- В одной градирне HRC возможно охладить воду или другие жидкости с 85°С до 25°С благодаря применению высоконапорного центробежного вентилятора, который обеспечивает максимальную глубину охлаждения. Высокий развиваемый напор вентилятора позволяет устанавливать в градирне несколько рядов теплообменника. Это значит, что теплопередающая поверхность увеличивается, а температура максимально снижается. Чем больше рядов, тем ниже температура жидкости на выходе.
- Противоточная компоновка и тщательно продуманный конструктив обеспечивает наиболее эффективный теплообмен в градирне. Потоки воздуха распределяются равномерно, за счет чего достигается высокий КПД градирни.
- Тщательно продуманные элементы системы водораспределения, которые влияют на охлаждающую способность градирни.
- Факел распыла и форсунки уникальной формы равномерно распыляют воду и воздух по всей теплообменной поверхности, что также влияет на качество охлаждения.
- Современный тип каплеуловителя, в котором поток воздуха меняет свое направление три раза, обеспечивая высокую эффективность каплеулавливания и в 10 раз меньше капельный унос, по сравнению с аналогами. Затраты на подпитку градирни водой сильно снижаются. Каплеуловитель выполнен из пленки белого цвета. Добавка диоксида титана предотвращает его разрушение от ультрафиолета, что обеспечивает долгий срок службы и сокращает эксплуатационные расходы Заказчика.
Благодаря таким современным конструкторским решениям градирня NCT тип HRС сочетает в себе оптимальные габаритные размеры с максимальной глубиной охлаждения – до 60°С в одной градирне.
Гарантия заявленным в ТЗ параметрам!
Мы подберем для вас градирню под ваши технические параметры в течение 15 минут после заявки. Цена и холодопроизводительность прописывается в Договоре и не меняется!
Как мы можем гарантировать соответствие параметров градирни ТЗ?
Нашими инженерами разработана высокоточная автоматизированная программа подбора NCT Select, которая каждый раз делает теплотехнический расчет под определенные параметры и выдает наиболее оптимальный результат всего за 2 минуты. В программу загружены более 5000 типоразмеров градирен, соответственно, мы можем подобрать для вас множество вариантов градирен в течение самого короткого срока. Наш отдел НИОКР постоянно проводит испытания и оптимизацию методик, чтобы цена/качество/точность подбора были всегда оптимальными для Заказчиков.
Таким образом, мы подбираем вам градирню со 100% точностью, исходя из ваших параметров, и эти данные уже не меняются!
Эффективная работа в зимнее время!
Круглогодичная эксплуатация
Градирни NCT тип HR гарантируют стабильную работу в зимнее время! Инженеры компании исключили проблемы обмерзания комплексно, на всех этапах, и адаптировали градирни HR под суровый российский климат.
Зимой сохраняется полная работоспособность градирни, не требуется переход в реверс и снижение холодопроизводительности градирни.
Почему градирни NCT не обмерзают, как градирни других производителей?
1.Легкосъемные форсунки благодаря специальной форме не обмерзают и не засоряются, а также не трескаются на морозе, так как изготовлены из полипропилена. При отключении градирни, вода из форсунок стекает сама, не требуя дополнительных действий по опорожнению.
2.Обмерзание центробежного вентилятора исключено, поскольку он работает в потоке сухого наружного воздуха, в отличие от градирен с осевым вентилятором, находящимся в потоке воздуха со 100% влажностью. Зимой сохраняется полная работоспособность градирни, так как не происходит остановки вентилятора по реле предельной вибрации.
3.Двигатель находится в сухом отсеке в нижней части градирни сбоку, поэтому не обмерзает и не требует подогрева обмоток.
4.Нет обмерзания воздухозаборных окон. Конструктив градирни разработали таким образом, чтобы стекание воды с оросителя находилось далеко от воздухозаборных окон.
5.Использование стали повышенной прочности при изготовлении градирен, которая выдерживает снеговую нагрузку, в отличие градирен из стеклопластика.
6.Защита от замерзания воды в поддоне. Предусмотрена установка ТЭНа в поддон градирни или опция «выносного поддона», который устанавливается в теплом помещении.
7.Защита от замерзания воды в подводящих трубах. Применение таких проектных решений как: прокладка греющего кабеля на трубу, теплоизоляция, аварийный соленоидный вентиль, самоопорожнение отводящей и приводящей трубы и пр.
Градирни NCT успешно зарекомендовали себя в работе в суровых зимних условиях и рекомендованы для эксплуатации при низких температурах.
Градирни NCT установлены по всей территории России и эффективно работают зимой в таких городах как, Мурманск, Северодвинск, Воркута, Челябинск, Иркутск, Улан-Удэ, Красноярск и др.
Видео эффективной работы градирен NCT зимой
10 лет – гарантия от коррозии! Срок службы градирни
Вентиляторные градирни NCT тип HRC – надежное и долговечное оборудование, превосходящие по своему качеству европейские аналоги и оборудование известных российских марок.
80% Заказчиков выбирают нас!
За счет чего градирни HRC такие долговечные?
1.В одной градирне может быть установлено до 4 вентиляторов. Даже если один выйдет из строя, остальные продолжат работать в штатном режиме, что гарантирует стабильную работу всей системы охлаждения.
2.Бесперебойная работа градирни с опцией «холодного» и «горячего» резервирования электродвигателя. В градирне устанавливается два двигателя на один вал – рабочий и резервный. В случае выхода из строя рабочего электродвигателя второй автоматически подключается без вмешательства оператора и градирня не прекращает свою работу.
С такой опцией больше не требуется использовать еще одну (резервную) градирню, а значит вы экономите почти в 2 раза на покупке дополнительного оборудования и обвязки.

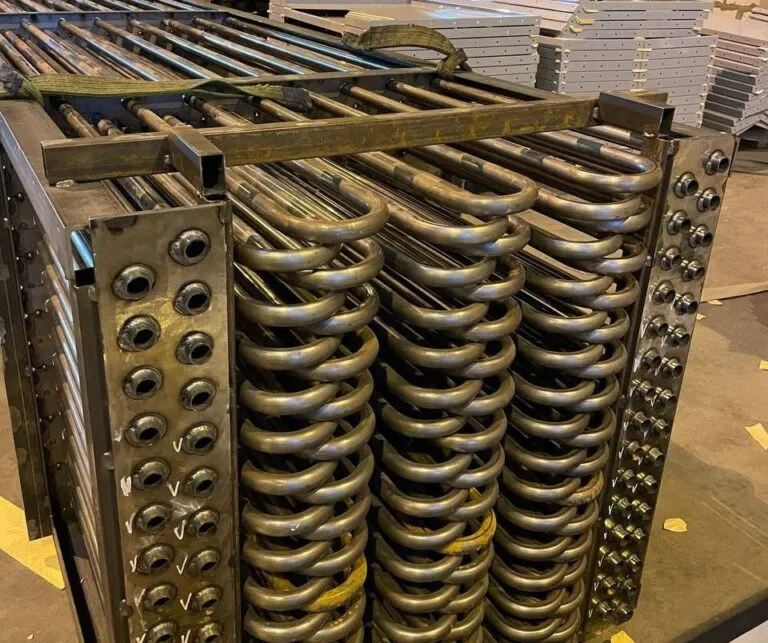

3.В градирне установлен надежный теплообменник из углеродистой стали с горячим оцинкованием снаружи, из шовных или бесшовных труб по требованию Заказчика. Возможность изготовления теплообменников из нержавеющей стали. Все теплообменники проходят тестирование на герметичность.
4.Продуманная комплексная защита от коррозии градирни — от болта до корпуса! Градирни HRC не выйдут из строя из-за коррозии и ржавчины за счет применения в производстве специальных технологий и материалов. Крепеж градирни из нержавеющей стали, корпус изготовлен из высококачественной горячеоцинкованной или нержавеющей стали с дополнительным порошковым полимеризующим покрытием.
Градирня собирается на болтах, без использования саморезов и сварочных работ, что исключает разрушение структуры металла. Мы не используем для обшивки градирни такие некачественные материалы как FRP, стеклопластик и т.д., они быстро приходят в негодность в условиях российского климата.
5.Благодаря оптимальной конструкции двигатель находится в сухом отсеке, в нижней части градирни, что исключает его коррозию и обмерзание и гарантирует долгую работоспособность.
6.Градирни HRC – полностью готовое заводское изделие, изготовленное на производстве со стандартом качества ISO. Это значит, мы гарантируем нашим Заказчикам высокую точность изготовления и сборки градирни.
Возможность брака исключается благодаря установленным на заводе станкам с ЧПУ, работают с которыми только обученные специалисты. Высокое качество окраски достигается при помощи автоматизированных покрасочных линий.
Каждая изготовленная градирня проходит аэродинамические и гидравлические испытания на соответствие техническим характеристикам!
Вентиляторные градирни NCT тип НRC – уникальное для российского рынка изделие, разработанное нашим собственным конструкторским отделом с учетом специфики климата России.
Установка градирен NCT занимает
Главное отличие наших модульных градирен от строительных в сроках монтажа!
Градирни HRC полностью собираются на заводе и доставляются на объект в готовом виде (двумя-тремя блоками). Остается их только установить на площадку и подключить, что занимает 1-2 рабочих дня!
Забудьте про строительные бригады, месяцы стройки и некачественный монтаж! Оборудование NCT можно установить и подключить силами Заказчика или при помощи наших специалистов службы сервиса и монтажа. Для монтажа градирни HRC потребуется всего один специалист NCT!
Опыт показывает, что при сборке градирен из деталей на объекте технологически невозможно достичь качества заводской сборки, тем более по стандартам ISO.
Комфортное обслуживание системы.
Закртые градирни NCT тип HRC – максимально надежное оборудование, не требующее ремонта и сложного обслуживания!
При разработке конструктива градирни мы думали об удобстве обслуживания и простоте эксплуатации для Заказчика, поэтому создавали оборудование NCT простым, надежным и экономичным.
За счет чего градирни HRС такие экономичные и простые в обслуживании? 13 причин!
1.Двигатель находится в нижнем отсеке, доступ к нему осуществляется прямо с площадки, на которой установлена градирня. Экономия ваших средств за счет отсутствия необходимости устанавливать верхнюю площадку обслуживания, как в случае применения градирен с осевым вентилятором.
2.Больше не надо разбирать градирню для прочистки! Для обслуживания градирни есть специальный люк-лаз на болтовых соединениях, который легко снимать и затем ставить на место одним человеком, что значительно экономит время и средства наших Заказчиков.
При необходимости охлаждения на большой перепад снижается общая стоимость системы охлаждения благодаря применению центробежного вентилятора. Требуется всего одна градирня вместо нескольких, также возможно установить градирню напрямую вместо двухконтурной системы.
4.Центробежные вентиляторы диаметром 800 мм легко устанавливать и обслуживать, они не требуют сборки – это готовое рабочее колесо. Вентиляторы с низкой скоростью вращения 300-500 об\мин не требуют балансировки на объекте, в отличие от осевых диаметром 2-3 м.
5.Градирня разработана с применением минимального количества движущихся частей, которые обычно выходят из строя у любого оборудования. Обслуживания требует только вентилятор.
6.Применение в градирне муфт и подшипников SKF (или аналогов) обеспечивает длительный срок службы градирни из-за их высокой зарекомендованной надежности. SKF – мировой лидер в области проектирования, разработки и производства высокоэффективных подшипников и муфт.
7.Ременная передача со сроком службы 25 000 часов. Мы не используем дорогие и ненадежные редукторы, которые требуется постоянно обслуживать. Мы используем только ременной привод. Для замены и компенсации растяжения ремня предусмотрены регулируемые салазки двигателя.
8.Система встроенного поддона на несколько м3 воды позволяет отказаться от бака запаса оборотной воды на некоторых объектах и избежать дополнительных трат на покупку бака, обвязку, установку и пр.
9.Все элементы водораспределительной системы градирни съемные, их можно легко снимать, чистить или менять (форсунки, каплеуловители, ороситель). Каплеуловители находятся в верхней части градирни, у них есть удобные ручки, с помощью которых они легко достаются и открывают доступ к обслуживанию всей системы водораспределения.
10.Комплексная защита от обрастания, накипи и засорения градирни — применение форсунок с соплом увеличенного диаметра, металлические жалюзи съемного типа, система химводоподготовки NCT.
Эти решения позволяют избежать засорения градирни, исключают попадание ультрафиолета в поддон, из-за которого в нем растут водоросли и микроорганизмы, а также решают вопрос с качеством воды путем автоматического дозирования реагентов и управления продувкой.
11.Запчасти всегда в наличии у нас на складе! Также для наших Заказчиков предусмотрены готовые наборы ЗИП (с вентилятором), которые можно приобрести в любой момент, как надежную страховку от убытков и простоя системы, в случае необходимости замены какой-либо детали.
12.Экономия средств на шумоглушителях и экранах за счет того, что одна из сторон более тихая. При наличии требования по уровню шума можно установить градирню более тихой стороной к месту с шумовым ограничением.
13.Высокая герметичность системы. Корпус изготовлен из окрашенной горячеоцинкованной стали. Швы дополнительно затираются герметиком изнутри, благодаря чему исключены протечки и лишние затраты на ремонт.
14.Для удобства обслуживания оборудования NCT и безопасности персонала были разработаны специальные лестницы и ограждения под каждый типоразмер градирни. Вам не нужно ничего придумывать для безопасности, мы уже позаботились об этом!
Вентиляторные градирни HRС созданы для удобства и простоты обслуживания самим Заказчиком, но вы можете не тратить свое драгоценное время, а доверить этот процесс нашей сервисной службе.
Сервис NCT – это комплекс услуг, связанный с монтажом, пусконаладкой, сервисным и гарантийным обслуживанием.
Технические особенности градирен HRС,
Что еще отличает вентиляторные градирни NCT от остальных производителей?
1.За счет оптимального конструктива возможна установка градирни вплотную к стене или «спина к спине», так как забор воздуха осуществляется с одной стороны, что экономит место на площадке.
2.Возможность установки внутри помещения, особенно актуально для условий Крайнего Севера или сурового климата.
3.Градирни HRС малошумные благодаря центробежному вентилятору с низкой скоростью вращения и малыми оборотами. Их идеально применять там, где есть ограничения по уровню шума. Кроме того предусмотрена дополнительная шумоизоляция при помощи специальных шумовых экранов и шумоглушителей.
4.Применение опции «сухопарника», который снижает видимость парения и расход воды на подпитку для круглогодичной работы. Это значит, что градирня будет работать в сухом режиме, не требуя подпитки и затрат на эту воду.
Как купить вентиляторные градирни NCT?
Максимально быстрый подбор сделают для вас наши специалисты. Просто заполните форму с техническими параметрами и через 15 минут вам отправят точный расчет! Стоимость градирен HRС с центробежным вентилятором по запросу.
Также возможна консультация по звонку или онлайн-консультация с инженером по вашему проекту!
Мы реализуем проекты по охлаждению «под ключ», закрывая все вопросы в рамках одной компании.
Получите расчет градирни
Наши проекты
Среди наших Заказчиков крупнейшие российские и международные компании, такие как Фосагро, Sucden, Dohler, Pepsico, Doowon, Haier и многие другие.
Нашу продукцию высоко ценят и рекомендуют к использованию большинство компаний, о чем говорят многочисленные отзывы на продукцию NCT, а также тот факт, что Заказчики обращаются к нам повторно для своих других проектов.
Наши Заказчики используют открытые градирни NCT для различных целей:
- охлаждение вакуум-выпарных установок;
- охлаждение компрессоров, конденсаторов и стерилизаторов;
- охлаждение оборудования: печей, станков, судового тормоза;
- охлаждение чиллеров и АБХМ;
- охлаждение технологических линий;
- охлаждение реакторов и др.
Принцип действия градирни HRС
Закрытые градирни работают схожим образом с градирнями открытого типа. Разница заключается в том, что вода или охлаждающая жидкость контура орошения проходит через герметичный теплообменник, который охлаждается водой и воздухом из внешней среды. Благодаря такому расположению исключается контакт оборотной воды с окружающей средой, а значит и исключено попадание в контур различного мусора и загрязнений.
Таким образом, в градирне существует два контура:
- контур орошения – это вода, которая контактирует с внешней средой и охлаждает теплообменник;
- внутренний контур – это вода или охлаждающая жидкость, которая циркулирует по теплообменнику.
С помощью насосов (1) вода контура орошения подается в систему водораспределения (2) и распыляется форсунками (3) на змеевик теплообменника (4). Испаряясь на поверхности труб, орошающая вода охлаждает теплообменник и жидкость внутри него. С помощью системы подпитки (5) часть испаренной воды постоянно восполняется.
