Эксплуатация градирни зимой

Эксплуатация градирни зимой

Работа градирни в зимнее время

Проблема обмерзания градирен в зимнее время достаточно широко распространена, особенно в условиях российского климата. Обмерзание градирни может не только привести к деформации корпуса, но и обрушению всей конструкции. Производители градирен по-разному пытаются решить эту проблему, но в большинстве случаев безуспешно. Здесь требуется комплексные меры и полный пересмотр технологии производства градирен, на что многие производители просто не готовы.

КАКИЕ ПРОБЛЕМЫ МОГУТ ВОЗНИКНУТЬ ПРИ РАБОТЕ МОКРОЙ ГРАДИРНИ ЗИМОЙ?

  • Обмерзание форсунок распыления воды.
  • Замерзание воды в поддоне градирни.
  • Замерзание воды в подводящих трубах.
  • Обмерзание вентилятора из­‐за прокачивания влажного воздуха при отрицательных температурах.
  • Недостаточная прочность корпуса (лед, снеговая нагрузка).

ПРОБЛЕМЫ ОБМЕРЗАНИЯ НА ПРИМЕРЕ РАЗНЫХ ТИПОВ ГРАДИРЕН

градирни зимой

Например, у градирен типа ГРАД и ГРД вентилятор находится в потоке сухого воздуха, из-за малой высоты, выброшенный пар снова попадает на всасывание, что приводит к обмерзанию вентилятора.

У эжекционных градирен, таких как Новые технологии, Эгра, Прагма, Кварк, Муссон и пр., из-за отсутствия возможности регулирования расхода воздуха зимняя работа сильно затруднена циклами вкл/выкл.

Также наблюдается сильное обмерзание из-за отсутствия каплеуловителя воды, мелкодисперсная водяная пыль быстро замерзает, что требует организации байпасирования. Поэтому зимой эксплуатация эжекционных градирен практически невозможна.

То же касается и перекрестноточных (поперечноточных) градирен (Mesan, Jinling, ГМВ, Тайфун и пр.). Их применение оправдано в странах с теплым климатом и отсутствием минусовых температур. Эксплуатация таких градирен зимой сильно затруднена из-за высокого аэродинамического сопротивления орошаемой поверхности и отсутствие подпора. В нашем климате такие градирни обмерзают и не выполняют возложенных на них задач.

Лучше всего в зимнее время работают градирни противоточного типа, такие как российские NCT и другие аналоги зарубежных производителей и пр.

Но, в отличие от зарубежных аналогов, градирни NCT разработаны в России и адаптированы под суровый российский климат и большие перепады температур. Конструкция градирен тщательно продумана и спроектирована таким образом, чтобы максимально защитить градирню от обмерзания.

ПОЧЕМУ ГРАДИРНИ NCT — ЭТО ИДЕАЛЬНОЕ РЕШЕНИЕ?

Инженеры компании NCT подошли комплексно к решению проблемы обмерзания градирни, продумав ее конструкцию до мелочей. Градирни NCT лишены всех вышеперечисленных проблем и вот почему.

ОБМЕРЗАНИЕ ФОРСУНОК ИСКЛЮЧЕНО

Легкосъемные форсунки NCT из полипропилена имеют специальную конструкцию, которая не позволяет им засоряться и не замерзать.

Они не разрываются на морозе и позволяют воде после остановки градирни вытечь без проблем.

Форсунки для градирни

ЗАМЕРЗАНИЕ ВОДЫ В ПОДДОНЕ ИСКЛЮЧЕНО

ten
1 вариант

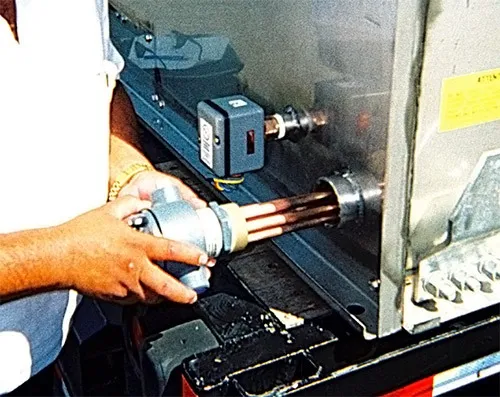

Для решения этой проблемы NCT предлагает установку ТЭН в поддон градирни. При Т воды в поддоне менее 5ºC, термостат включает ТЭН. ТЭН работает до Т=‐35ºC (под заказ).

scheme
2 вариант

Также NCT предлагает опцию «выносной поддон». Поддон выполняется в виде бака (можно заказать опцией, можно изготовить самим). Такое решение гарантирует 100% работу в зимний период, без потребления электричества ТЭНами и опасности замерзания.

ЗАМЕРЗАНИЕ ВОДЫ В ПОДВОДЯЩИХ ТРУБАХ ИСКЛЮЧЕНО

Для предотвращения замерзания воды в подводящих трубах используется два метода:

  • Проектирование подводящей и отводящей трубы так, чтобы при остановки насоса на градирню трубы опорожнялись.
  • Прокладка греющего кабеля на трубу и теплоизоляция. Также иногда делают аварийный соленоидный вентиль (нормально открытый), который располагают в нижней точки трубопровода, в той части, которая находится на улице. При наружной температуре +5ºC, вентиль открывается, трубы и поддон градирни опорожняются.
greykab

ОБМЕРЗАНИЕ ВЕНТИЛЯТОРА ГРАДИРНИ ИСКЛЮЧЕНО

ЦЕНТРОБЕЖНЫЙ ВЕНТИЛЯТОР ГРАДИРНИ

Данная проблема решается использованием центробежного вентилятора, который «закачивает» холодный и сухой воздух в градирню, в отличие от градирен с осевым вентилятором (таких как Росинка), который «высасывает» переувлажненный и холодный воздух.

Градирни с осевым вентилятором (в части случаев, и двигатели) постоянно находятся в потоке воздуха со 100% влажностью, то есть «пара». В результате возникает влажная корозионно-опасная среда, постепенно разрушающая элементы вентиляторов (и двигателей, при их наличии в потоке влажного воздуха) и благоприятствующая обледенению лопастей вентиляторов (и самих двигателей, при их наличии в потоке влажного воздуха).

ОБЛЕДЕНЕНИЕ И ОБРУШЕНИЕ КОРПУСА ИСКЛЮЧЕНО

Данный вопрос особенно важен для работы в суровом российском климате. Компания NCT предлагает цельнометаллическую градирню, выполненную из стали повышенной прочности, которая может выдержать снег и лед, в отличии от хрупких градирен из стеклопластика.

zik02
Видео эффективной работы градирен NCT в зимнее время

Градирни NCT успешно зарекомендовали себя в работе в суровых зимних условиях и рекомендованы для эксплуатации при низких температурах. Они установлены по всей территории России и эффективно работают зимой в таких городах как, Мурманск, Северодвинск, Воркута, Челябинск, Иркутск, Улан-Удэ, Красноярск и др.

За все время своего существования градирни NCT успели зарекомендовать себя как надежное и качественное оборудование, идеально подходящее для эксплуатации в зимнее время в условиях низких температур, о чем свидетельствуют положительные отзывы наших Заказчиков и выбор градирен NCT такими предприятиями, как Фосагро, Sucden, Dohler, Pepsico, Doowon, Haier и др.
