Что такое чиллер?
Чиллер – устройство, предназначенное для охлаждения жидкости.
Парокомпрессионный чиллер, ПКХМ (парокомпрессионная холодильная машина) –устройство, предназначенное для охлаждения жидкости путем механических воздействий на хладагент посредством изменения его агрегатного состояния.
Основные составные части ПКХМ:
1. Компрессор
2. Конденсатор
3. Испаритель
Принцип работы чиллера
В основе принципа работы ПКХМ лежит агрегатное состояние хладагента, которое подвергается изменению следствием чего является поглощение с последующие выделении тепловой энергии. На этот процесс напрямую влияет давление которое на него воздействует, эта функция обеспечивается компрессором.
Разделяют следующие виды компрессоров:
1. Спиральные;
2. Винтовые;
3. Поршневые.
Компрессор сжимает пары хладагента за счет чего происходит повышение давления. Без этого процесса не возможно начало конденсации. Повышение давления – это ключевая задача компрессора. После этого смесь (жидкость пар) переходит в рабочую зону конденсатора, он может быть либо воздушного либо водяного охлаждения), а тот в свою очередь осуществляет передачу энергии тепла во внешнюю среду. Основной процесс – это переход хладагента в жидкость, как только это произошло, он перетекает на дроссель или по другому устройство для расширения. Дроссель располагается в технологической схеме перед испарителем, и осуществляет понижение давления до вскипания хладагента. При кипении хладагент меняет свое состояние в газообразное, что позволяет поглощать из теплоносителя энергию, в следствии чего снижается температура.

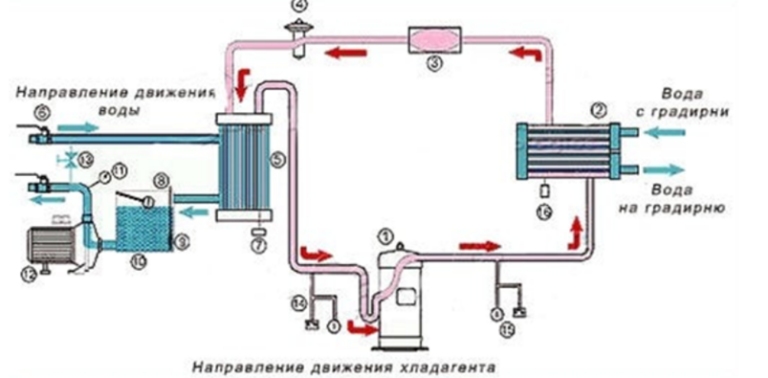

ПРИНЦИПИАЛЬНАЯ СХЕМА РАБОТЫ ЧИЛЛЕРА
Принципиальная схема чиллера с конденсатором воздушного охлаждения
1- компрессор, 2-реле высокого давления., 3-клапан запорный, 4-клапан дифференциальный, 5-регулятор давления конденсации, 6-конденсатор воздушного охлаждения, 7-ресивер линейный, 8-клапан запорный, 9-фильтр-осушитель, 10-стекло смотровое, 11-клапан соленоидный, 12-катушка для клапана соленоидного, 13-вентиль терморегулирующий, 14-испаритель пластинчатый паяный, 15-фильтр-осушитель, 16-реле низкого давления, 17-клапан запорный, 18-датчик температуры, 19-реле протока жидкости, 20-щит электрический.
Варианты схемы работы чиллера:
1. Моноблочные
2. С выносным конденсатором
Виды применяемых конденсаторов в схеме работы чиллера:
1. Воздушный
2. Водяной
Водяной конденсатор характеризуется более стабильной и устойчивой работой в теплом климате (умеренный, субтропический, реже тропический климаты), менее зависим от перепадов наружного воздуха, по сравнению с воздушным конденсатором.
Воздушный конденсатор более эффективен в умеренном и холодном климате, эффективность напрямую зависит от температуры воздуха.
